Как выбрать нужный стабилизатор напряжения


Как выбрать нужный стабилизатор напряжения

Самостоятельный выбор оптимального варианта стабилизатора напряжения является довольно сложной задачей. С чего начинать?

Для начала нужно понять, действительно ли вы нуждаетесь в стабилизаторе. Поэтому нужно определить, какие именно проблемы возникают с вашей электросетью - завышенное либо заниженное напряжение, резкие скачки напряжения, провалы, искажения синусоидальности и проч. Какие технические характеристики стабилизатора напряжения наиболее приоритетны для осуществления правильного выбора?

Рассматривать характеристики СН нужно в таком порядке:

Однофазный или трёхфазный стабилизатор напряжения нужно выбрать для работы оборудования?

Разберем следующие варианты подключения нагрузки:

АСН-15000/1-ЭМ СтабилизаторАСН-15000/1-ЭМ Стабилизатор

Достаточно будет узнать из паспорта (инструкции) по эксплуатации к данному устройству схему подключения к сети и потребляемую им мощность (номинальную и пиковую).

Если среди этих нескольких приборов есть хотя бы один с трёхфазной схемой, то необходимо выбрать трёхфазный стабилизатор напряжения.

Если суммарная мощность нагрузки велика, но при этом её можно поделить на части, то лучше выбрать трёхфазный стабилизатор и при подключении к нему равномерно распределить нагрузку по всем фазам. Равномерное распределение нагрузки предотвратит эффект "перекоса фаз" и существенно срок службы стабилизатора. Нужно обратить внимание, чтобы нагрузка на любой из фаз (каналов СН) ни в коем случае не превысила допустимого значения для этой модели СН.

Как определить необходимую мощность стабилизатора?

Для этого нужно вычислить суммарную мощность, которая потребляется нагрузкой.

Потребляемую мощность конкретного устройства (нагрузки) вы можете узнать из технической документации к данному изделию (паспорт, инструкция по эксплуатации). Зачастую, потребляемая мощность и другие технические характеристики указываются на поверхности задней стенки прибора.

При расчете мощности, которая потребляется устройством, нужно обязательно учесть полную мощность и пусковой ток устройства. Полная мощность - это вся та мощность, которая потребляется электроприбором. Она включает в себя активную и реактивную мощности, в зависимости от типа прибора-потребителя. Активная мощность указывается в Ваттах (Вт), а полная мощность- в вольт-амперах (ВА). Приборы-потребители электроэнергии нередко имеют и активную, и и реактивную мощность.

Активная нагрузка. В данном случае вся потребляемая энергия преобразуется в излучение (свет или тепло). У некоторых устройств и приборов это составляющая является основной. К примеру - лампа накаливания, обогреватель, электроплита, утюг и прочее.

Реактивные нагрузки. Это все остальные приборы и устройства, которые в свою очередь подразделяются на индуктивные и ёмкостные. К примеру устройства, которые имеют электродвигатель. Такие элементы цепей не поглощают электроэнергию, а лишь запасают ее в электрическом либо магнитном поле и в последующем отдают ее в сеть.

Полная мощность измеряемая в вольт-амперах и активная мощность, измеряемая в В ваттах связаны коэффициентом COSф. Чтобы рассчитать полную мощность в ВА, необходимо активную мощность в ваттах разделить на коэффициент COSф. К примеру: если на перфораторе указано "600 Вт" и "COSф= 0,6", это будет означать, что потребляемая агрегатом полная мощность будет равна 600/0,6=1000 ВА. В тех случаях, если коэффициент COSф не указывают, то для приблизительного вычисления активную мощность следует разделить на 0,7.

Мы рекомендуем выбирать стабилизатор напряжения с запасом в 20% от потребляемой нагрузкой мощности. В таком случае вы сможете обеспечить "щадящий" режим работы СН, увеличив срок его службы, а также организуете для себя резерв мощности для возможного подключения новых приборов и устройств оборудования.

Какая величина точности стабилизации нужна для защиты вашего оборудования?

Для выбора нужной вам точности стабилизации следует установить диапазон напряжений, которые допустимы для питания вашей аппаратуры. Для этого нужно заглянуть в инструкцию по эксплуатации либо в сервисный центр производителя ваших устройств.

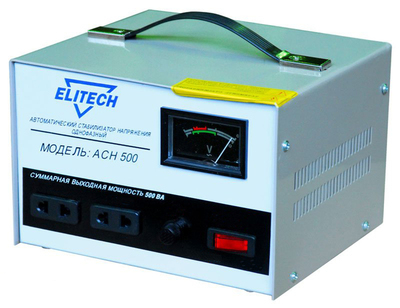

АСН-500 Elitech СтабилизаторАСН-500 Elitech Стабилизатор

Так как существует огромный разброс в требованиях, которые предъявляются к электропитанию приборов разных производителей, мы не можем точно сказать, какое электропитание требует конкретной аппаратуре.

Но электропитание подавляющего большинства бытовых приборов можно осуществлять напряжением в 220 В ± 5-7 %.

Осветительное оборудование (люстры, софиты, прожектора и т.д.) нужно подключать через стабилизатор напряжения с точностью не меньше 3% и наличием плавного (не ступенчатого) регулирования напряжения. Чем будет выше точность стабилизации, тем будет меньше разброс выходного напряжения и как следствие менее видимое изменение яркости света при скачках напряжения. Вы должны знать, что использование СН не позволяет устранить мигание "мигающего света" при скачках, но при этом надежно защищает лампы от выхода из строя.

Какие дополнительные функции может иметь стабилизатор?

Основными функциями СН являются:

Некоторые стабилизаторы имеют дополнительные функции, которые условно делятся на следующие группы:
